新闻|德锆美瓷氧化锆磁块的技术质量要求以及测试方法
在前面的文章中，我们介绍了德锆美瓷氧化锆瓷块的技术质量要求的部分内容，包括化学溶解性、线胀系数、烧结密度、放射性以及挠曲强度等。这些都是材料的基础性能。而对于扎根钻研氧化锆瓷块技术和品质的德锆美瓷来说，仅仅满足法律法规和标准的基础要求，是远远不够的。
在今天的文章中，我们将为大家继续深挖氧化锆瓷块的更为专业的技术质量要求以及测试方法。
1、放大系数以及均匀性
（1）放大系数
氧化锆瓷块的放大系数是非常重要的参数，它表明氧化锆在烧结过程中的收缩比。放大系数的测试精准度尤为重要，放大系数的精准度低，则制作出来的义齿修复体尺寸不准，将严重影响义齿的佩戴以及义齿的品质。
根据ISO 6872:2024的要求，放大系数的绝对误差应小于等于±0.002.
（2）均匀性
氧化锆瓷块常用的尺寸为φ98mm，厚度从10-25mm逐渐增加，材料坯体体积较大。除了放大系数的绝对误差要满足要求，锆块不同区域的放大系数也应一致。
德锆美瓷非常重视锆块的放大系数和均匀性的研究。采用特定的氧化锆粉末，保证粉末颗粒级配优越，堆积性能良好，干压均匀性好。同时采用先进的等静压工艺对氧化锆瓷块360°全方位进行压制，坯体均匀性良好。
（3）测试数据
A、测试步骤
选择φ98*14mm的锆块，锆块的上下左右各个区域分别加工成14*14*14mm的小方块，然后分别测试小方块的放大系数，以验证其均匀性以及放大系数准确性。
B、测试数据
| 序号 |
锆块标识 放大系数 |
上方 放大系数 |
下方 放大系数 |
左侧 放大系数 |
右侧 放大系数 |
中部 放大系数 |
备注 |
| 1 | 1.252 | 1.2525 | 1.2528 | 1.2527 | 1.2513 | 1.2515 | |
| 2 |
1.249 |
1.2495 |
1.2505 |
1.2486 | 1.2483 | 1.2498 | |
| 3 | 1.248 | 1.2485 | 1.2487 | 1.2492 | 1.2478 | 1.2473 | |
| 4 | 1.242 | 1.2422 | 1.2421 | 1.2427 | 1.2424 | 1.2420 | |
| 5 | 1.245 | 1.2453 | 1.2448 | 1.2461 | 1.2458 | 1.2456 |
2、变形

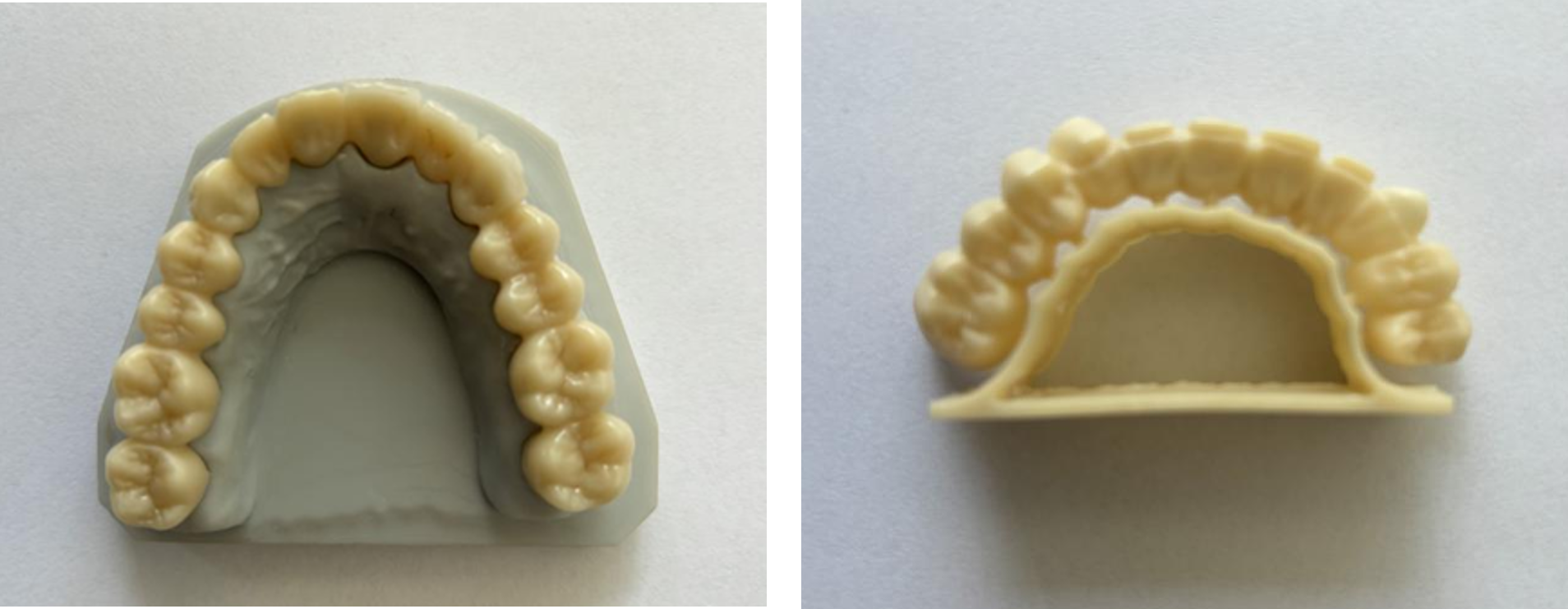

氧化锆材料的变形是另一重要的指标，是指氧化锆材料在烧结收缩过程中是否会变形，变形和氧化锆瓷块的均匀性密切相关，更多涉及的场景是在进行长桥半口烧结时的变形甚至断裂。
（1）变形的测试方法

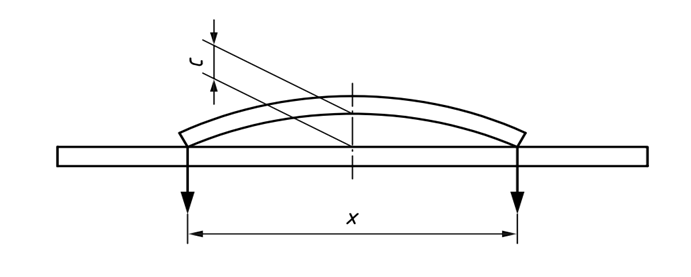

将氧化锆瓷块加工成70*10*2.5mm的长条，烧结后查看长条的变形，测试数据如下图所示：
（2）对变形问题的思考以及解决办法
A、氧化锆瓷块长条试样/长桥义齿修复体的变形和锆块的均匀性密切相关，德锆美瓷精选颗粒级配优越的粉末，制作的氧化锆瓷块均匀性优异；
B、氧化锆瓷块长条试样/长桥义齿修复体的变形和烧结过程密切相关，长桥半口义齿由于尺寸大，而义齿在烧结过程中，义齿烧结炉中各区域位置的温度均匀性不尽相同，导致不同部位的长桥半口义齿受热不均匀，因此导致长桥半口义齿变形甚至断裂。因此长桥半口义齿的烧结需精心设计烧结曲线；
C、氧化锆瓷块长条试样/长桥义齿修复体的变形同样和义齿的形态以及CAD/CAM排版相关。长桥半口义齿中存在缺失体和套筒冠等尺寸、厚薄不同的义齿，它们在烧结时的收缩行为也是不尽相同的，因此需通过在CAD/CAM排版雕铣的过程中精心设计，分散和均匀控制烧结收缩所带来的应力，可以保证长桥半口烧结不变形，不断裂。
3、加工性能
氧化锆瓷块的加工性能同样是加工厂非常关心的问题。义齿在CAD/CAM加工过程中会出现崩边、断裂等异常情况，严重影响义齿的产品品质和生产效率。
为解决客户关心的加工性能的问题，德锆美瓷的研发质量团队进行了大量的加工性能测试，确保氧化锆瓷块的切削性能满足要求。

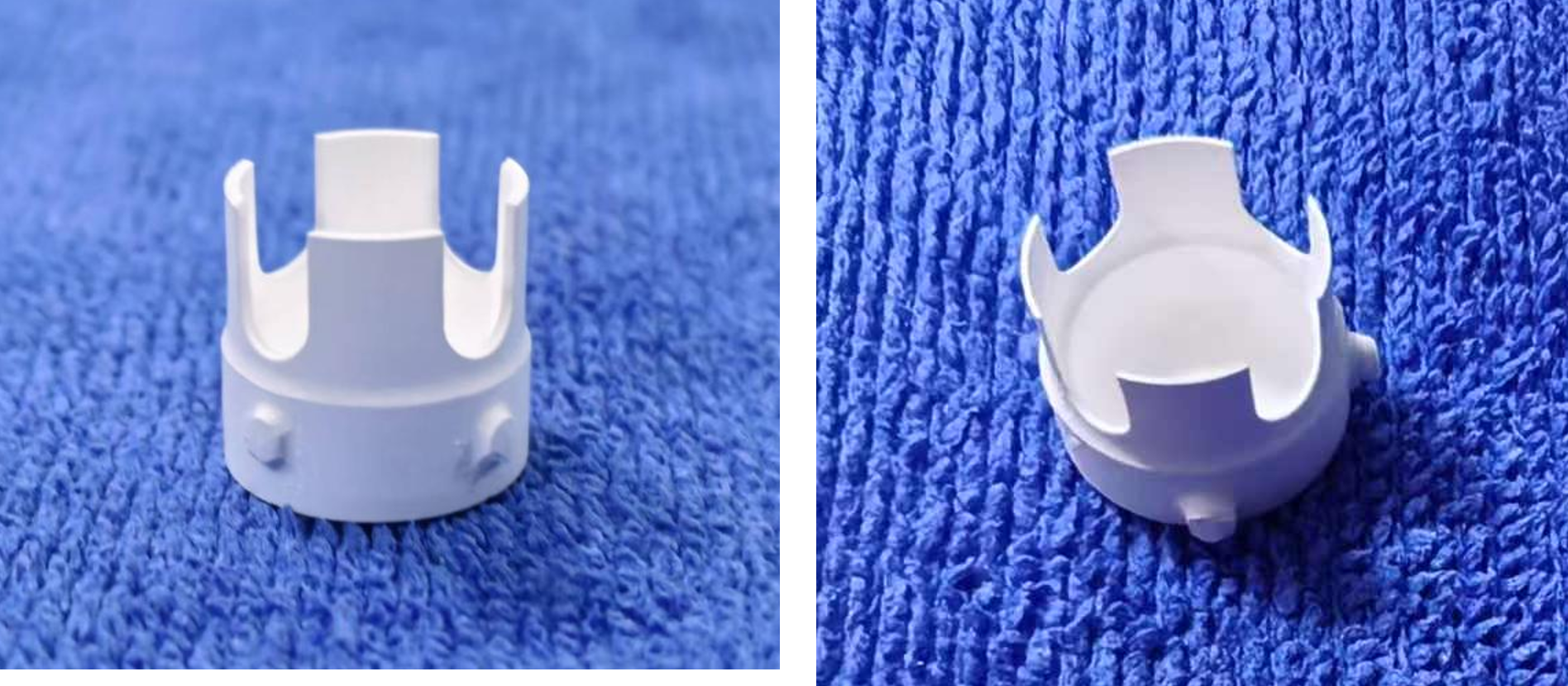

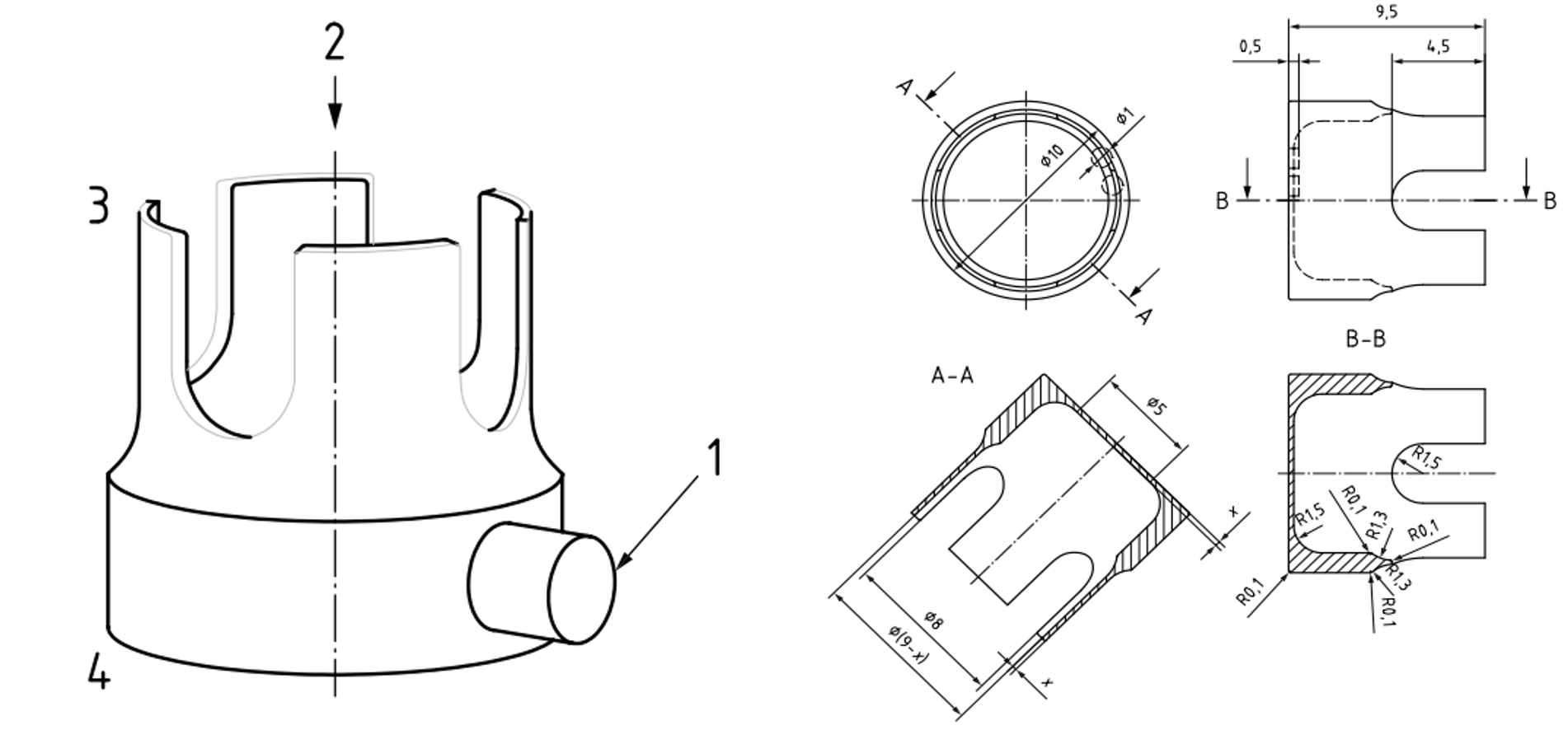

通常情况下，义齿的壁厚≥0.6mm，且均为圆钝的边缘。在进行锆块的加工性能测试时，加工性能模型设计壁厚为0.1-0.5mm，且都为尖锐的边缘。该模型完全可以符合氧化锆瓷块加工性能测试的要求。

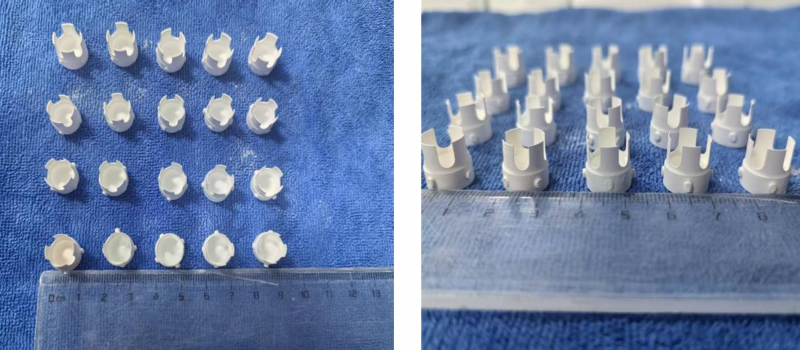

经过对各种型号的氧化锆瓷块的测试，0.1-0.5mm的壁厚加工性能测试样品均未出现边角破损的现象，充分证明德锆美瓷氧化锆瓷块的加工性能优越。
作为专业的氧化锆瓷块研发生产制造企业，德锆美瓷还有很多关于锆块的技术质量要求和方法，我们也会持续加强管控，保证产品性能优异，品质稳定。
Copyright © 2023. 江西德锆美瓷有限公司 赣ICP备17015047号-2
